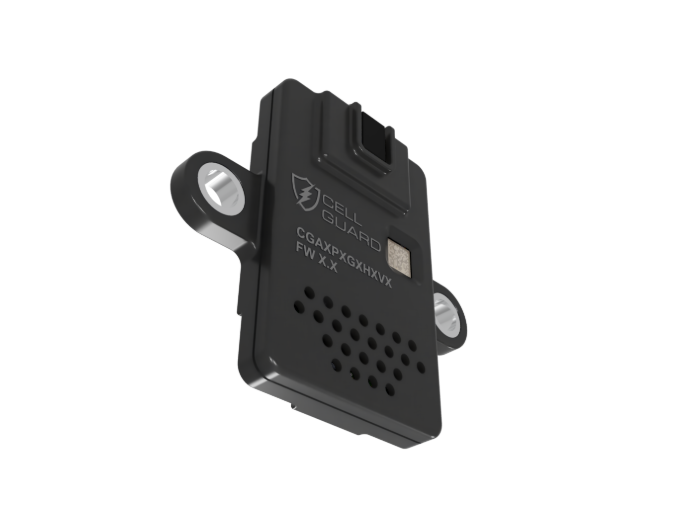

Cell Guard는 배터리 팩 및 에너지 저장 시스템의 안전 탄력성을 강화하도록 설계된 혁신적인 솔루션입니다. Metis Engineering에서 개발한 이 최첨단 CAN 기반 제품은 다음을 측정합니다.

• 휘발성 유기 화합물(VOC)
• 절대 압력
• 공기 온도
• 절대 공기 수분 함량
• 상대 습도
• 이슬점 온도
• 수소(H₂)(추가 옵션)
• 충격 하중 및 지속 시간 최대 +/-24G(추가 옵션)

이 장치는 환경을 모니터링하지만 사전 설정된 임계값에 도달하지 않는 한 CAN에서 전송하지 않는 저전력 모드를 특징으로하며, 이 시점에서 정상 작동으로 되돌아갑니다. 또한 웨이크 신호가 생성되면 트리거될 수 있는 500mA가 가능한 로우사이드 드라이브 기능 핀이 있습니다.

제3자 테스트

휘발성 유기 화합물(VOC): 미국 산디아 국립 연구소는 최근 VOC 감지를 사용하는 다른 방법보다 전기 자동차의 열 폭주를 더 빠르게 감지하는 Cell Guard의 기능을 검증했습니다.

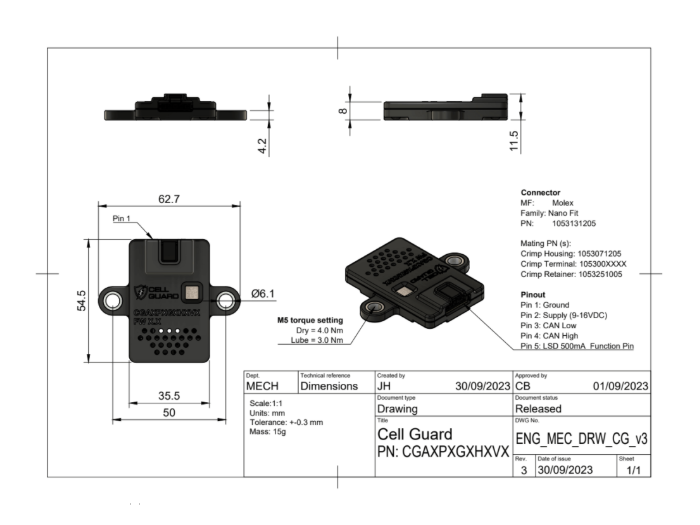

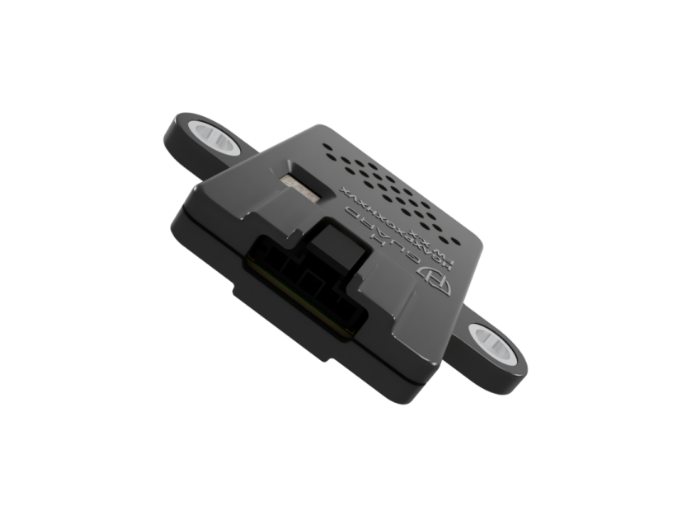

5핀 자동차용 Molex Nano-Fit 전원 커넥터, 작은 크기 및 질량, 구성 가능한 CAN 버스 속도 및 주소와 제공된 CAN dbc 파일을 통해 거의 모든 배터리 또는 에너지 저장 시스템에 쉽게 통합할 수 있습니다.

추가 셀 가드 옵션

수소: 수소 검출은 나중에 지표로 사용될 수 있으며, 나중에 셀 환기 시퀀스(제3자 테스트에서 발견된 대로)에서 열 폭주에 대한 2차 검사로 생성됩니다. 이는 기존 주변 VOC 수준이 이미 높은 경우 사용할 수 있는 훌륭한 기능입니다. 또한 수소는 전기분해를 통해 생성될 수 있으며, 이는 팩에 유입된 물을 나타냅니다.

가속도계: 팩 제조, 운송 또는 도로에서 사용하는 동안 충격 후 배터리 상태에 대한 중요한 통찰력을 제공하는 필수 데이터입니다. 충격 크기뿐만 아니라 지속적인 충격 기간도 측정하여 사전 설정된 임계값을 위반할 경우 메시지를 보낼 수 있습니다. 여기에서 가속도계를 Cell Guard 버전에 통합할 때의 이점을 알아보세요: 전기 자동차의 불필요한 폐기를 방지하는 획기적인 솔루션.

ISO 인증

Cell Guard 센서는 ISO7637-2 2011, ISO 16750-2 2012 및 ISO 16750-4 2010을 포함한 자동차 표준에 따라 엄격한 테스트를 거쳤습니다.

원활한 연결을 위해 Cell Guard는 신속한 데스크탑 분석을 위한 Nano Development Kit 또는 동일한 CAN 버스에서 여러 Cell Guard 센서를 연결하는 Link Kit와 완벽하게 작동합니다.
